Name: GEC GEG GEK GEH Rod Ends Bearings comum de articulação mecânico
Brand: OEM

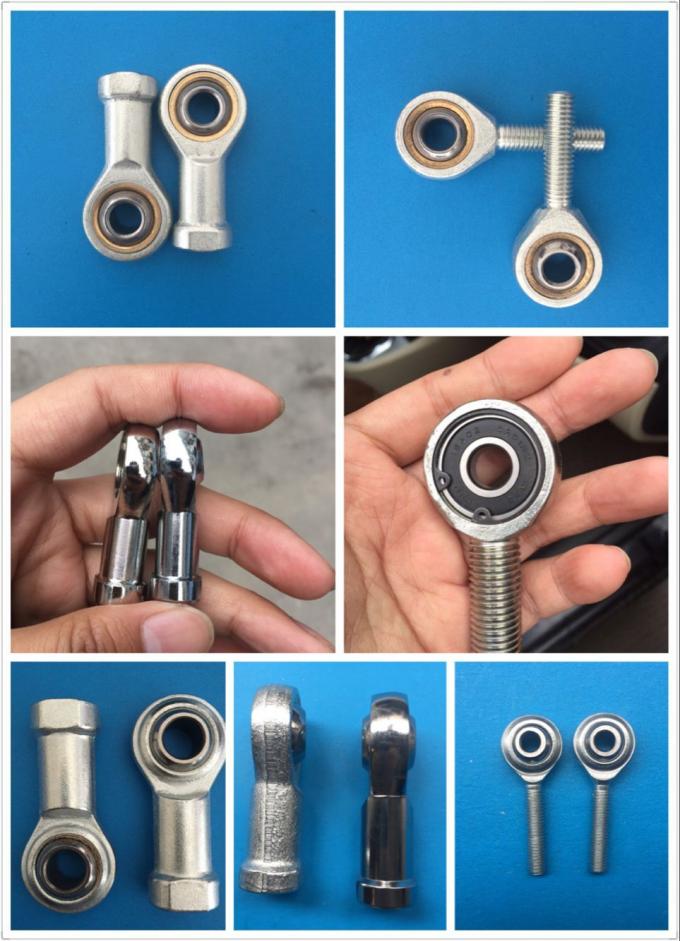

GEC GEG GEK GEH Rod Ends Bearings comum de articulação mecânico

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	OEM
Certificação:	ISO 16949

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociável
Preço:	Negotiation
Detalhes da embalagem:	Pacote padrão da exportação dos casos de madeira
Tempo de entrega:	10-15 dias de trabalho
Termos de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte:	1000000 partes pelo mês

contacto

Descrição de produto detalhada

Nome:	Rod End Joint Bearing	Material:	Carregando o aço, aço de Stianless, de bronze
Série:	GE, GEC, GEG, GEEW, GEK, série de GEH	Avaliação da precisão:	ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
Gaiola:	Aço, bronze, nylon	Afastamento:	C0, C1, C2, C3, C4, C5 etc.
Vibração:	V1, V2, V3
Realçar:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Rod Ends Bearings comum de articulação mecânico

Rod Ends é uma junção de articulação mecânica. Tais junções são usadas nas extremidades das barras de comando, relações de direção, hastes de laço, ou em qualquer lugar uma junção de articulação da precisão é exigida, e onde uma extremidade da braçadeira (que exige um alinhamento perfeito de 90 graus entre o eixo unido e o segundo componente) é inoportuna. Um giro da bola com uma abertura com que um parafuso ou o outro hardware de união podem passar é pressionado em uma embalagem circular com um eixo rosqueado unido. A parcela rosqueada pode ser masculina ou fêmea. A vantagem da junção do hemi é que a inserção da bola permite a haste ou aparafusa a passagem com ela a ser desalihnada a um grau limitado (um ângulo a não ser 90 graus). Uma relação terminada em duas junções do hemi permite o desalinhamento de seus eixos unidos (a saber, a não ser 180 graus) quando usada na tensão. Quando usadas na compressão, as através-hastes são forçadas às extremidades da escala do desalinhamento da sua bola, que arma a relação em um ângulo oblíquo.

Tolerâncias para extremidades de Rod

1> a tolerância△ do dmp e △Bs de GIR… FAZEM, o PEIXE-AGULHA. .DO, GIR… Reino Unido, PEIXE-AGULHA… Reino Unido, GIR. .UK-2RS, PEIXE-AGULHA… UK-2RS e GIHR… FAZEM,
GIHR-K… FAZEM, GIHO-K… FAZEM, GK… FAZEM, GF… FAZEM, GIR. .UK-2RS, PEIXE-AGULHA… UK-2RS são os mesmos que os rolamentos lisos esféricos radiais
GE… E, GE… ES, GE… REINO UNIDO, GE… UK-2RS.
2>△ o dmp e os △Bs de GIHN-K… LO, GF… LO são os mesmos que os rolamentos lisos esféricos radiais GE… LO.
3>△ o dmp e os △Bs de SIBP… S, SABP… S, SIZP… S, SAZP… S, SAZJ… - e SAZJ… são os mesmos que os rolamentos lisos esféricos radiais GEBK… S.
4> série CHS…, COS…

d milímetro		△dmp um		△BS um
sobre	incluir.	máximo	minuto	máximo	minuto
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



Desvio da altura do centro de BBB>

d milímetro		△HS milímetro		△h1s milímetro
sobre	incluir.	máximo	minuto	máximo	minuto
-	6	0,8	-1,2	0,65	-1,05
6	20	0,8	-1,2	0,8	-1,2
20	30	1	-1,7	1	-1,7
30	45	1,4	-2,1	1,4	-2,4
45	60	1,8	-2,7	1,8	-2,7
60	80	2,25	-3,4	2,25	-3,4
80	125	2,7	-3,4	2,7	-3,4
125	200	3,2	-4,2	3,2	-4,2

d milímetro		Grupo normal um
sobre	incluir.	minuto	máximo
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… REINO UNIDO, PEIXE-AGULHA… REINO UNIDO, GIR… UK-2RS, PEIXE-AGULHA… UK-2RS

Série GIR… Reino Unido, PEIXE-AGULHA… Reino Unido, GIR… UK-2RS, PEIXE-AGULHA… UK-2RS

d milímetro		Grupo normal um
sobre	incluir.	minuto	máximo
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ…, SAZJ…

Série SIZJ…, SAZJ…

d milímetro		Grupo normal um
sobre	incluir.	minuto	máximo
-	8	10	30
8	14	15	60
14	20	40	80

Ajustes de extremidades de haste

Ajustes do eixo de AAA>

Condições operacionais	Tolerância
Com cargas indeterminadas	n6, p6
Condições de Normsa	h6, h7

Linha de BBB>

Linha masculina	Linha fêmea
6g	6h
UNF-2A	UNF-2B

Tolerâncias do diâmetro do eixo de CCC>

diâmetro milímetro do eixo		tolerâncias do diâmetro do eixo um
diâmetro milímetro do eixo		h6		H7		n6		p6
sobre	incluir.	Alto	ponto baixo	Alto	ponto baixo	Alto	ponto baixo	Alto	ponto baixo
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
