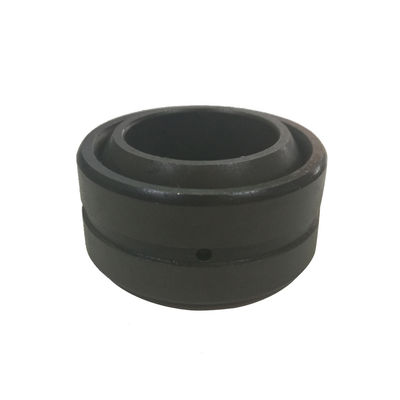

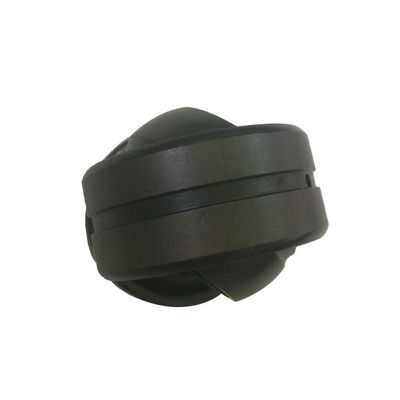

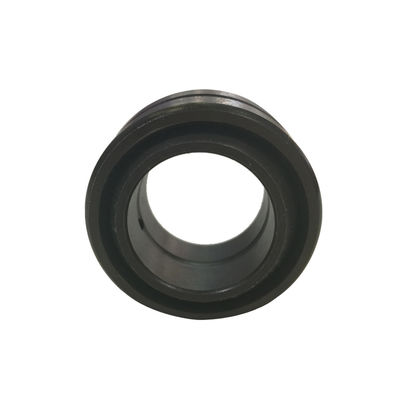

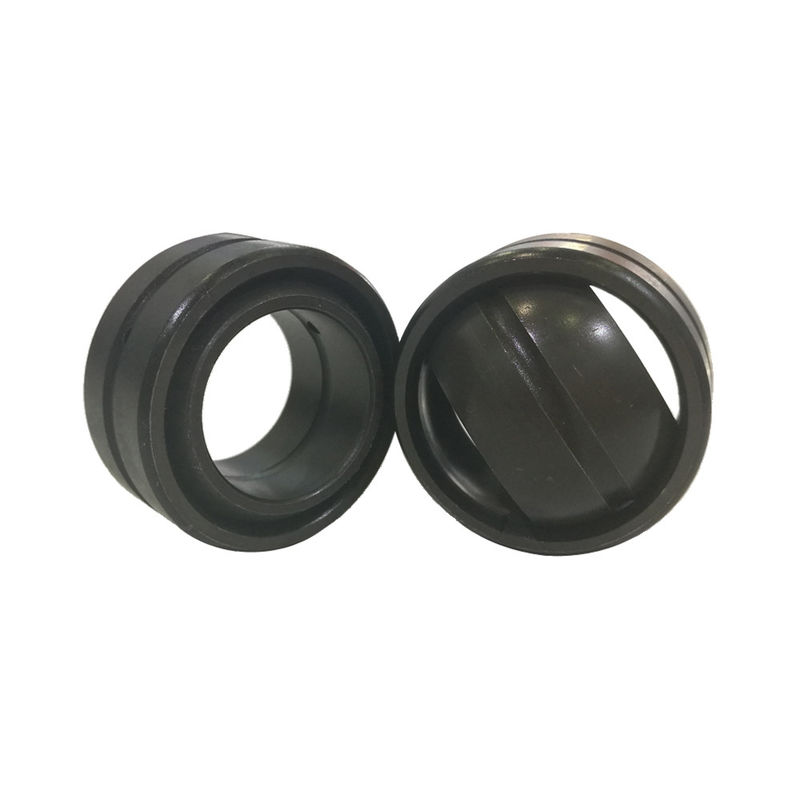

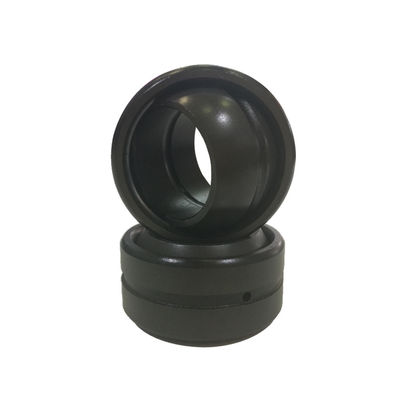

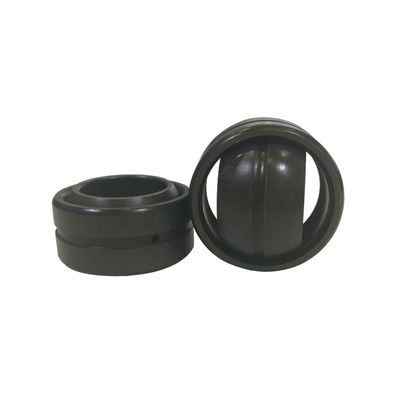

Auto que alinha os rolamentos lisos esféricos da série de GE do aço de Chrome

Auto que alinha os rolamentos lisos esféricos de GE do aço de Chrome

Velocidade de rotação alta
o lt é um rolamento de deslizamento esférico da superfície.
o lt consiste principalmente em um anel interno com uma superfície esférica exterior e em um anel externo com uma superfície esférica interna.

de baixo nível de ruído
o lt pode carregar a carga radial, a carga axial, ou uma carga combinada do radial e das forças axiais.

Vida útil longa
A grande capacidade de carga, resistência de impacto forte, resistência de corrosão, prova do desgaste, lubrificação de self-aligning.good, pode trabalhar corretamente mesmo se deslocado durante a prestação.

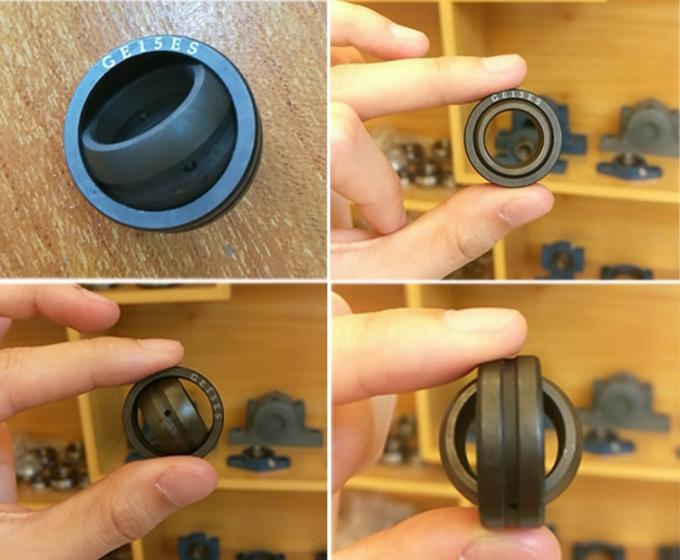

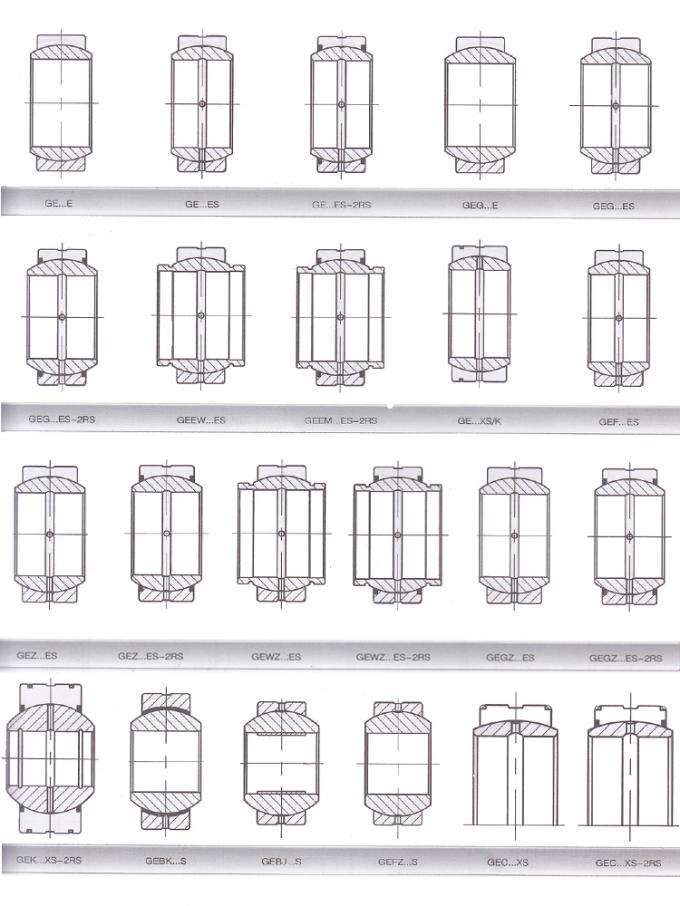

• A dimensão detalhada do rolamento liso esférico da série de GE. .ES (- 2RS) GE


• Definição:


Os rolamentos lisos esféricos têm um anel interno com um corpo convexo sphered fora da superfície e um anel exterior com sphered correspondentemente mas côncavos radiais interior a superfície. Seu projeto fá-los particularmente apropriados para carregar os arranjos onde os movimentos do alinhamento entre o eixo e o alojamento têm que ser acomodados, ou onde os movimentos oscilando ou periódicos da inclinação ou do gerencio devem ser permitidos em velocidades de deslizamento relativamente lentas. Os rolamentos lisos esféricos radiais de FSZ estão disponíveis com combinações diferentes da superfície de contato do deslizamento. As superfícies de deslizamento do anel interno e exterior são feitas dos materiais diferentes. Há dois grupos principais: rolamentos lisos esféricos que exigem a manutenção (aço-em-aço) e os rolamentos lisos esféricos livre de manutenção.

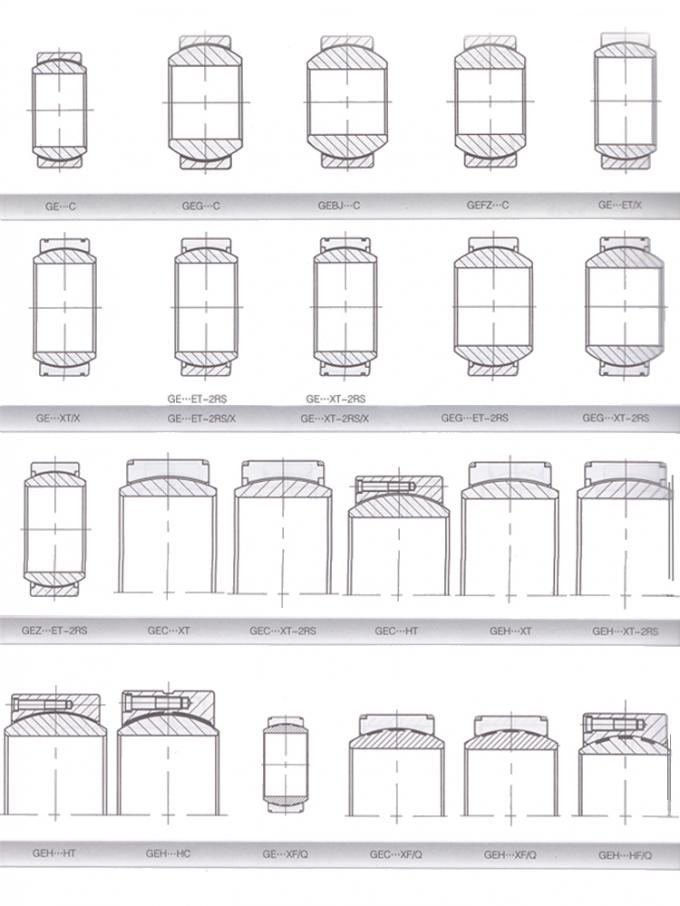

• Tipos dos rolamentos lisos esféricos

rolamentos 1.Spherical lisos que exigem a manutenção (aço-em-aço): Endureceu a superfície de contato do deslizamento em ambos os anéis. As superfícies são tratadas com o bissulfeto de molibdênio e fosfatadas. Tem características da desgaste-resistência e da desgaste-corrosão. Rolamentos com esta combinação da superfície de contato do deslizamento para exigir o relubrication regular. O de grande resistência das superfícies de contato do deslizamento faz estes rolamentos especialmente apropriados para carregar os arranjos onde as cargas pesadas do sentido alterno, as cargas de choque ou as cargas estáticas pesadas têm que ser acomodadas.

2. rolamentos lisos esféricos livre de manutenção: Tem três grupos: aço--PTFE no material composto, aço--PTFE na liga da tela e do aço-em-cobre. A capacidade dinâmica do apoio da carga aço--PTFE em rolamentos lisos esféricos da tela é mais alta do que aquela aço--PTFE no material composto. Têm a fricção muito baixa e podem ser operados sem manutenção. São usados para as aplicações onde as vidas de carregamento longas são exigidas sem manutenção, ou onde as condições operacionais, tais como a lubrificação inadequada ou a ausência de lubrificação fazem o uso dos rolamentos do aço-em-aço desaconselhável.

• Características do projeto:

Grande capacidade de carga

Resistência de impacto forte

resistência de corrosão

Prova do desgaste

Auto-alinhamento

Boa lubrificação

Pode trabalhar corretamente mesmo se deslocado durante a prestação

• Variação da temperatura de funcionamento permissível:


-50℃~+150℃: Aço-em-aço de FSZ, aço--PTFE no material composto e aço--PTFE nos rolamentos lisos esféricos radiais da tela.

-30℃~+130℃: Beairngs lisos esféricos de FSZ com selos

Em um temerature mais alto, a capacidade de carga será reduzida.

• Vida útil:


A vida útil de um rolamento liso esférico operado sob circunstâncias misturadas ou secas da fricção é determinada pelo aumento em carregar o afastamento ou em carregar a fricção causada pelo desgaste progressivo das superfícies de deslizamento, pela deformação plástica do material deslizante ou pela fadiga da superfície de deslizamento. Segundo a aplicação, o desgaste ou o aumento permissível permissível na fricção serão diferente. Isto significa que sob as mesmas condições do operationg a vida útil que pode ser obtida na prática será diferente.

A vida útil de um rolamento liso esférico é o número de movimentos de oscilação, ou o número de horas de funcionamento a que o rolamento prestará serviços de manutenção antes de um aumento definido em carregar o afastamento ou de um aumento definido na fricção é alcançado.

A vida útil eficaz é que a vida que será alcançada por uma planície esférica dada que carrega sob condições operacionais reais. É determinada pela magnitude e o tipo de carga, mas igualmente por diversos outros fatores, tais como a contaminação, a corrosão, a carga e os ciclos de alta frequência do movimento, o choque etc. Alguns destes fatores são impossíveis de determinar ou podem somente ser determinados com dificuldade.

• Montagem

Para facilitar montar, as extremidades dos pinos ou os eixos e as bordas de abrigar furos devem ter uma chanfradura da ligação de 10 a 20°. Os rolamentos podem mais facilmente ser introduzidos na posição e há pouco risco de dano às superfícies de acoplamento que estão sendo causadas enviesando do rolamento.

Ao montar os rolamentos lisos esféricos com um anel exterior fraturado ou de duas partes, é essencial que a junção deve ser posicionada em 90 ao sentido principal da carga, se não a vida útil estará encurtada, particularmente sob cargas pesadas.

• Lubrificação:

Para os rolamentos lisos esféricos que exigem a manutenção que são do tipo do aço-em-aço, a finalidade da lubrificação é primeiramente reduzir o desgaste, reduzir a fricção e impedi-la arrastar. Igualmente a graxa serve para proteger os rolamentos contra a corrosão. A frequência do relubrication do rolamento durante sua operação estenderá apreciavelmente a vida útil.

Para aço--PTFE nos rolamentos lisos esféricos da tela, há transferência de PTFE da tela à superfície de aço de oposição do anel interno. Toda a lubrificação das superfícies de contato do deslizamento perturbaria esta transferência e encurtaria o carregamento da vida. A lubrificação de Therefore destes rolamentos não é aconselhável.

Para aço--PTFE nos rolamentos lisos esféricos do material composto, geralmente, não deve ser lubrificado. Quando as condições operacionais forem tais que a selagem e a proteção aumentadas contra a corrosão estão exigidas. Recomenda-se que o rolamento ou o espaço que cercam o rolamento estão enchidos com a graxa baixa do lítio.
