| Lugar de origem: | CHINA |
| Marca: | OEM |
| Certificação: | ISO 16949 |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Pacote padrão da exportação dos casos de madeira |
| Tempo de entrega: | 10-15 dias de trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000000 partes pelo mês |
| Nome: | Rolamentos lisos esféricos radiais | Avaliação dinâmica básica da carga, radial: | 21300 N |
|---|---|---|---|
| Avaliação básica da carga estática, radial: | 106000 N | Massa: | 0.039 quilogramas |
| Dimensões: | 120*180*85MM | Material: | Aço de Chrome |
| Aplicação: | Engenharia hidráulica, metal que forma as máquina ferramenta, projetando a maquinaria | ||
| Realçar: | Chrome Steel Spherical Sliding Bearing,GE17ES Spherical Sliding Bearing,Radial Spherical Sliding Bearing |
||
Descrição

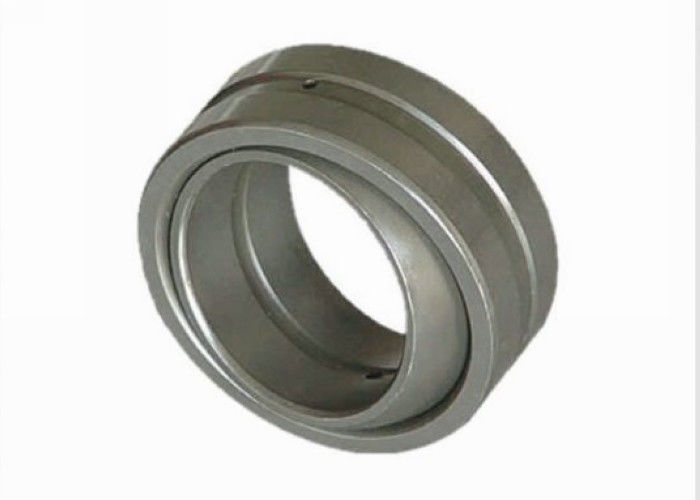

O rolamento liso esférico é um tipo do rolamento silding com estrutura especial. Sua estrutura é então um rolamento de rolo mais fácil, que componha principalmente da trilha exterior de raça interna e da trilha interna da raça exterior., ele pode carregar uma carga mais grande, e de acordo com a estrutura diferente do ng do estilo, pode carregar a carga radial, a carga da linha central ou a carga unida. O rolamento comum usa-se geralmente no movimento undulatory com mais baixa velocidade, devido à superfície de deslizamento é esférico, ele igualmente pode fazer o movimento inclinado em uma escala do ângulo.
Especificações
| Rolamentos lisos esféricos GE17ES | ||
| exigindo a manutenção, a ISO 12 240-1 do RUÍDO | ||
| d | 17 milímetros | Tolerância: 0/-0.008 |
| D | 30 milímetros | Tolerância: 0/-0.009 |
| B | 14 milímetros | Tolerância: 0/-0,12 |
| 0,04 - 0.082 milímetros | Afastamento interno radial | |
| NC | ||
| Também disponível nos grupos C2 e C3 | ||
| C | 10 milímetros | Tolerância: 0/-0,24 |
| Minuto da Dinamarca | 24 milímetros | |
| a Dinamarca máxima | 20,7 milímetros | |
| DK | 25 milímetros | Nenhum sulco de lubrificação na superfície interna esférica do anel |
| minuto de r1s | 0,3 milímetros | Dimensão da chanfradura |
| minuto de r2s | 0,3 milímetros | Dimensão da chanfradura |
| α | ° 10 | |
| m | 0.039 quilogramas | Massa |
| Cr | 21300 N | Avaliação dinâmica básica da carga, radial |
| C0r | 106000 N | Avaliação básica da carga estática, radial |
|
Rolamento Não. |
peso |
Dimensão (milímetro)
|
Carga básica | |||
| g | d | D | B | C Kgf | Co Kgf | |
| GE 10ES | 12 | 10 | 19 | 6 | 210 | 5760 |
| GE 12ES | 17 | 12 | 22 | 7 | 300 | 7560 |
| GE 15ES | 32 | 15 | 26 | 9 | 480 | 11900 |
| GE 17ES | 49 | 17 | 30 | 10 | 600 | 15000 |
| GE 20ES | 65 | 20 | 35 | 12 | 840 | 20900 |
| GE 25ES | 115 | 25 | 42 | 16 | 1360 | 34100 |
| GE 30ES | 160 | 30 | 47 | 18 | 1760 | 44000 |
| GE 35ES | 258 | 35 | 55 | 20 | 2260 | 56400 |
| GE 40ES | 315 | 40 | 62 | 22 | 2300 | 70000 |
| GE 45ES | 413 | 45 | 68 | 25 | 3600 | 90000 |
| GE 50ES | 560 | 50 | 75 | 28 | 4400 | 111000 |
| GE 60ES | 1100 | 60 | 90 | 36 | 6910 | 173000 |
| GE 70ES | 1540 | 70 | 105 | 40 | 8830 | 221000 |
| GE 80ES | 2290 | 80 | 120 | 45 | 11300 | 284000 |
| GE 90ES | 2840 | 90 | 130 | 50 | 13800 | 345000 |
| GE 100ES | 4430 | 100 | 150 | 55 | 17200 | 429000 |
| GE 110ES | 4940 | 110 | 160 | 55 | 18500 | 462000 |
| GE 120ES | 8120 | 120 | 180 | 70 | 26900 | 672000 |
| GE 140ES | 11300 | 140 | 210 | 70 | 30200 | 756000 |
| GE 160ES | 14400 | 160 | 230 | 80 | 38400 | 960000 |
| GE 180ES | 18900 | 180 | 260 | 80 | 43200 | 1080000 |
| GE 200ES | 28100 | 200 | 290 | 100 | 60000 | 1500000 |
| GE 220ES | 36100 | 220 | 320 | 100 | 66000 | 1650000 |
| GE 240ES | 40400 | 240 | 340 | 100 | 72000 | 1800000 |
Aplicações
| Aplicação Empresa | Distribuidores, varejistas, utilizadores finais |
| Lugares da aplicação | Os rolamentos comum são amplamente utilizados na engenharia hidráulica, metal que forma as máquina ferramenta, projetando a maquinaria, equipamento da automatização, amortecedor do automóvel, indústria da maquinaria da tutela da água |
