Rolamentos lisos esféricos do contato angular da resistência de impacto

Os rolamentos lisos esféricos contato radial/angular impactam a resistência

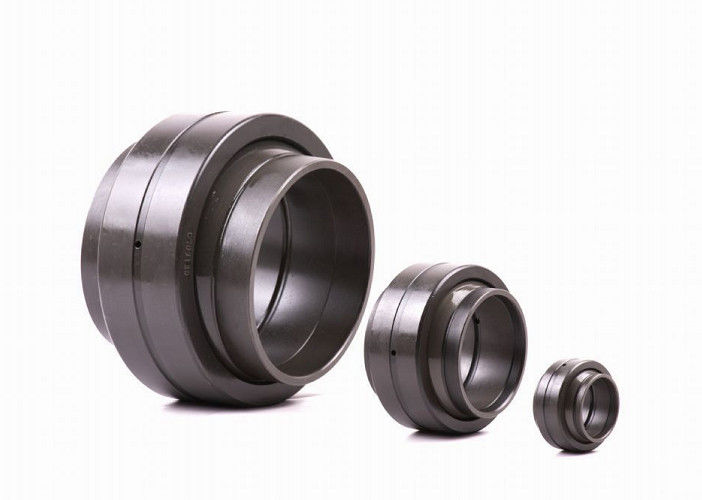

Rolamentos lisos esféricos

1. Os rolamentos lisos esféricos, igualmente chamados as buchas lisas esféricas, são usados principalmente na maquinaria diferente acompanhada com movimento giratório, movimento da inclinação, e movimento de balanço de baixa velocidade. Por exemplo, podem ser encontrados nos cilindros hidráulicos, a imprensa de forjamento, a maquinaria da engenharia, o equipamento automatizado, os amortecedores do carro, e a maquinaria da tutela da água, etc.

2. Esta capacidade da capacidade e da impacto-resistência de carga das características do produto grande. É tratada geralmente com a técnica especial. Sua superfície atravessou a galvanização e fosfatar do processo. Consequentemente, nosso produto dá a resistência de corrosão ultra-forte. Auto-lubrificar a característica permite que a bucha lisa esférica trabalhe normalmente em caso da deslocação.

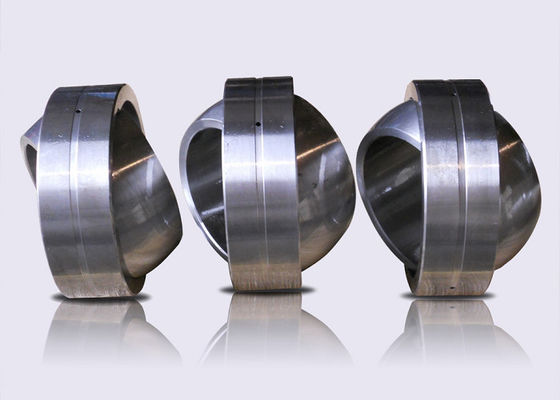

3. O rolamento liso esférico tem anéis internos e exteriores com superfícies esféricas. Pode apoiar uma grande carga. Este rolamento delubrificação é dividido principalmente no tipo radial, no tipo angular do contato, e no tipo da extremidade de haste. Pode ser criado em formas diferentes de acordo com várias aplicações.

Selection modelo

Tolerâncias para os rolamentos lisos esféricos do contato angular

anel e largura internos do rolamento

anel exterior

Tipos

(1) tipo de GE… E: Escolha cada anel exterior, nenhum tanque de óleo. Pode carregar a carga radial e a carga axial menor em um ou outro sentido.
(2) tipo de GE… ES: o único anel exterior cortado, lá é tanque de óleo. Pode carregar a carga radial e a carga axial menor em um ou outro sentido.
(3) tipo de GE… ES-2RS, tipo de GEEW… ES-2RS: o único anel exterior cortado, lá é o tanque de óleo, lados com um anel. Pode carregar a carga radial e a carga axial menor em um ou outro sentido.
(4) tipo de GE… ESN: único anel exterior cortado, tipo de GE… XSN: anel exterior da régua dobro (rache o anel exterior), tanque do óleo de lubrificação, o sulco de anel exterior. Pode carregar a carga radial e a carga axial menor em um ou outro sentido. Contudo, a carga axial do anel instantâneo a carregar, sua capacidade para suportar a carga axial é reduzida.
(5) tipo de GE… HS: o anel interno com tanque de óleo, meio anel exterior dobro, afastamento gasto pode ser ajustado. Pode carregar a carga radial e a carga axial menor em um ou outro sentido.
(6) tipo DE1 de GE…: anel interno do aço de carregamento endurecido, o anel exterior do aço de carregamento. Ao montar a extrusão interna com sulco e furo de lubrificação. Dentro do diâmetro dos rolamentos menos de 15mm, do nenhum sulco e do furo de lubrificação. Pode carregar a carga radial e a carga axial menor em um ou outro sentido.
(7) tipo de GE… DEM1: anel interno do aço de carregamento endurecido, o anel exterior do aço de carregamento. Quando rolamento interno expulso de montagem no rolamento, a pressão no lado exterior do sulco de carregamento fixado axialmente. Pode carregar a carga radial e a carga axial menor em um ou outro sentido.
(8) tipo de GE… DS: sulco cabendo do anel exterior e sulco de lubrificação. Somente os grandes rolamentos do tamanho. Pode carregar a carga radial e menor em toda a carga axial do sentido (o lado cabendo do sulco não pode carregar a carga axial)
